Product display

聯軸器

MLL制動輪梅花聯軸器

返回列表

產品詳情

產品名稱：

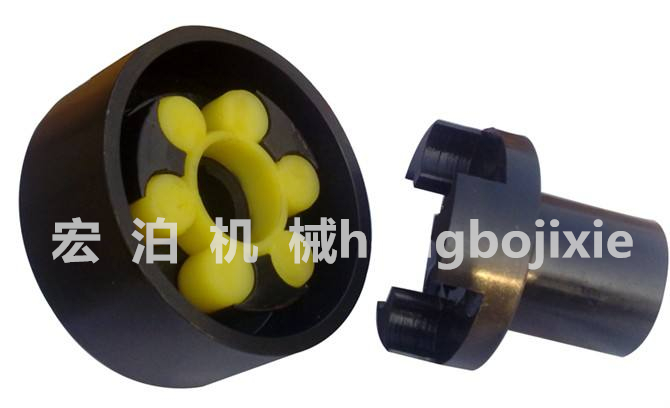

MLL制動輪梅花聯軸器

產品簡介：

MLL制動輪梅花聯軸器是以工程塑料作彈性元件，適用于聯接兩同軸線的傳動軸系，具有補償兩軸相對偏移、緩沖、減震、耐磨性能，適應場合普遍，傳遞轉矩20-35000.N.M,工作溫度-35-+80攝氏度并與德國ROTEX彈性聯軸器互換。 MLL制動輪梅花聯軸器中的彈性元件是工程塑料，由于該工程塑料具有良好的彈性、緩沖性、減震性、耐磨性，因此能很好...

MLL制動輪梅花聯軸器是以工程塑料作彈性元件，適用于聯接兩同軸線的傳動軸系，具有補償兩軸相對偏移、緩沖、減震、耐磨性能，適應場合普遍，傳遞轉矩20-35000.N.M,工作溫度-35-+80攝氏度并與德國ROTEX彈性聯軸器互換。

MLL制動輪梅花聯軸器中的彈性元件是工程塑料，由于該工程塑料具有良好的彈性、緩沖性、減震性、耐磨性，因此能很好的補償兩傳動軸系之間的各種位移，使用場合普遍，傳遞轉矩20-35000.N.M工作溫度-35-+80攝氏度并與德國ROTEX聯軸器互換。星形聯軸器的聚氨脂彈性體由凸形爪塊限制，可避免由于沖擊產生的內部變形及離心力產生的外部變形；凸爪大的凹面，使漸開線齒上的表面壓力很小，齒上即使承受過載，齒仍不會磨損或變形。
MLL-1型帶制動輪梅花彈性聯軸器基本參數和主要尺寸:

型號	公稱轉矩	軸孔直徑	軸孔長度		L0	D0	B	D	彈性件型號	質量 Kg
	Tn		Y	Z,J
	N.m	d1，d2，dz	L、L1
MLL4-I-160	140-400	25-42	62-112	44-84	151-251	160	70	105	MT4	8.5
MLL4-I-200						200	80			9.5
MLL5-I-200	250-800	30-48	82-112	60-84	197-257	200	85	125	MT5	13.8
MLL6-I-200	400-1120	35-55	82-112	60-84	203-263	200	85	145	MT6	16.7
MLL6-I-250						250	105			21.7
MLL6-I-250	710-2240	45-65	112-142	84-107	265-325	250	105	170	MT7	26.3
MLL7-I-250						315	135			34.7
MLL8-I-315	1120-3550	50-75	112-142	84-107	272-332	315	135	200	MT8	47.3
MLL8-I-400						400	170			61.3
MLL9-I-400	1800-5600	60-95	142-172	107-132	334-394	400	170	230	MT9	84.0
MLL9-I-500						500	210			108
MLL10-I-500	2800-9000	70-110	142-212	107-167	334-484	500	210	260	MT10	132
MLL11-I-630	4000-12500	80-120	172-212	132-167	411-491	630	265	300	MT11	197
MLL12-I-710	1700-20000	90-130	172-252	132-202	417-577	710	300	360	MT12	212

MLL-Ⅱ型制動輪梅花形彈性聯軸器基本參數和主要尺寸 mm

型號	許用轉矩MP/(N·m)			許用轉速mp/(r·min)	軸孔直徑 d₁/mm, d₂/mm, d₃/mm	軸孔長度		L₀ mm	D₀ mm	B mm	D mm	D₁ mm	d₀ mm	h mm	轉動慣量 kg·m²	質量 kg
	彈性件硬度HA					Y型	J、Z型
	≥75	≥85	≥94			L mm	L₁ mm
MLL4-Ⅱ-160	140	250	400	4750	25,28	62	44	190.5	160	70	105	72	10	20	2.56	10
					30,32,35,38	82	62	210.5
					40,42	112	84	265.5
MLL4-Ⅱ-200	140	250	400	3800	25,28	62	44	215.5	200	85	105				5.6	14
					30,32,35,38	82	60	235.5
					40,42	112	84	265.5
MLL5-Ⅱ-200	250	400	800	3800	30,32,35,38	82	60	242	200	85	125	90	122	25	6.6	16.5
					40,42,45,48	112	84	272
MLL6-Ⅱ-200	400	630	1200	3800	35,38	82	66	249	200	85	145	104	140	30	8.12	20.3
					40,42,45,48,50,55	112	84	279
MLL6-Ⅱ-250	400	630	1200	3050	35,38	82	60	279	250	105	145				16.0	25.6
					40,42,45,48,50,55	112	84	309
MLL7-Ⅱ-250	710	1120	2240	3050	45,48,50,55	112	84	312	250	105	170	130	166	30	19.6	31.4
					60,63,65	142	107	372
MLL7-Ⅱ-315	710	1120	2240	2400	45,48,50,55	112	84	312	315	135	170				38.2	38.5
					60,63,65	142	107	372
MLL8-Ⅱ-315	1120	1800	3550	2400	50,55	112	84	351	400	170	200	156	196	35	55.0	55.5
					60,63,65,70,71,75	142	107	416
MLL8-Ⅱ-400	1120	1800	3550	1900	50,55	112	84	351	400	170	200				120.5	75.3
					60,63,65,70,71,75	142	107	416
MLL9-Ⅱ-400	1800	2800	5600	1900	60,63,65,70,71,75	142	107	421	400	170	230	180	225	35	147.5	92.9
					80,85,90,95	172	132	451
MLL9-Ⅱ-500	1800	2800	1500	1500	60,63,65,70,71,75	142	107	275	500	210	230				345	138
					80,85,90,95	172	132	451
MLL10-Ⅱ-500	2800	4500	9000	1500	70,71,75	142	107	490	500	210	260	205	255	45	450	180
					80,85,90,95	172	132	520
					100,110	212	167	560
MLL11-Ⅱ-630	4000	6300	12500	1200	80,85,90,95	172	132	580	630	265	300	245	295	50	992	250
					100,110,120	212	167	620
MLL12-Ⅱ-710	7100	11200	20000	1050	90,95	172	132	630	710	300	360	300	356	55	1462	290
					100,110,120,125	212	167	670
					130	252	202	710
MLL13-Ⅱ-800	8000	12500	25000	950	100,110,120,125	212	167	710	800	340	400	335	391	55	2048	320
					130,140	252	202	750
