Product display

聯軸器

HLL帶制動輪彈性柱銷聯軸器

返回列表

產品詳情

產品名稱：

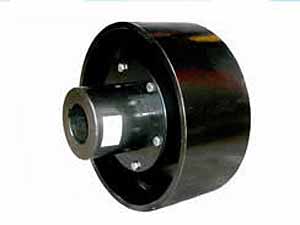

HLL帶制動輪彈性柱銷聯軸器

產品簡介：

彈性柱銷聯軸器是利用若干非金屬彈性材料制成的柱銷，置于兩半聯軸器凸緣孔中，通過柱銷實現兩半聯軸器聯接，該聯軸器結構簡單，容易制造，裝拆更換彈性元件比較方便，不用移動兩半聯軸器。彈性元件（柱銷）的材料一般選用尼龍，有微量補償兩軸線偏移能力，彈性件工作時受剪切，工作可靠性極差，僅適用于要求很低的中速傳動軸系，不適用于工作可靠性要求較高的工況。

LXZ型（原HLL型）-彈性柱銷聯軸器基本參數和主要尺寸

HLL型-帶制動輪彈性柱銷聯軸器本聯軸器已列為國家標準GB5014-85,適用于各種機械聯接兩同軸線的傳動軸,通常用于動頻繁的高低速運。

型號	公稱扭矩N。m	許用轉速rpm	軸孔長度mm			D0	D	B	S	許用補償			轉動慣量kg.m 2
			Y型	J,J1,Z型						軸向	徑向	角向
						mm
			L	L1	L

HLL1	315	5600	52	38	52	200	120	85	2.5	±1	0.15	≤0°30’	2.18
			62	44	62
			82	60	82
HLL2	630	5000	82	60	82	200	160	85	2.5	±1	0.15	≤0°30’	2.45
			112	84	112
HLL3	630	1900	82	60	82	315	160	132	2.5	±1	0.15	≤0°30’	13.08
			112	84	112
HLL4	1250	1900	112	84	112	315	195	132	3	±1.5	0.15	≤0°30’	16.6
			142	107	142
HLL5	1250	1400	112	84	112	400	195	168	3	±1.5	0.15	≤0°30’	49.2
			142	107	142
HLL6	2000	1400	112	84	112	400	220	168	3	±1.5	0.15	≤0°30’	57.6
			142	107	142
HLL7	2000	1120	112	84	112	500	220	210	3	±1.5	0.15	≤0°30’	127.4
			142	107	142
HLL8	3150	1400	142	107	142	400	280	168	4	±2	0.2	≤0°30’	161.7
			172	132	172
HLL9	3150	1120	142	102	142	500	280	210	4	±2	0.2	≤0°30’	129.2
			172	132	172
HLL10	6300	1120	142	102	142	500	320	265	4	±2	0.2	≤0°30’	156
			172	132	172
			212	167	212
HLL11	6300	960	142	102	142	630	320	265	4	±2	0.2	≤0°30’	314
			172	132	172
			212	167	212
HLL12	10000	960	172	132	172	630	360	298	5	±2	0.2	≤0°30’	328
			212	167	212
HLL13	16000	800	212	167	212	710	410	298	5	±2	0.2	≤0°30’	713
			252	202	252
HLL14	25000	800	212	167	212	710	480	298	6	±2.5	0.25	≤0°30’	849
			252	202	252
			302	242	302
HLL15	25000	710	212	167	212	800	480	335	6	±2.5	0.25	≤0°30’	1231
